氣動隔膜泵性能曲線圖怎么看？如何解讀？
發布人：隔膜泵廠家 發布日期：2022-04-06 點擊率： 本文關鍵詞：氣動隔膜泵氣動隔膜泵性能曲線圖怎么看？如何解讀？
選定一條下降的曲線
縱坐標表示的進氣壓和泵出口壓力
橫坐標表示泵流量
性能曲線表示，在固定的進氣壓下（比如6Bar）,泵出口壓力與泵流量的關系
出口壓力越高，流量越低
出口壓力越低，流量越高

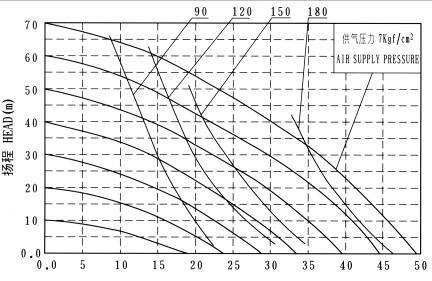

舉例說明：上圖中，我們可以看一下某隔膜泵的性能曲線，當流量為25立方，揚程15米時，它的供氣壓力為5公斤，耗氣量約為120立方/時。我們根據流量揚程來確定供氣壓力和耗氣量。圖中的兩條曲線分別表示空氣壓力和耗氣量。
氣動隔膜泵不是供氣壓力越大越好，也不是耗氣量越大越好，他有一個工作范圍。
