液下泵的工作原理及結構圖

發布人：隔膜泵廠家 發布日期：2021-10-15 點擊率： 本文關鍵詞：液下泵

液下泵工作部分浸沒在液體中，軸封無泄漏。并且具有占地面積小、使用可靠、維護方便、耐腐蝕性強等特點。液下泵廣泛應用于化工、制藥、造紙、石油等工業部門。

液下泵的立式電機用螺栓緊固在電機座上，通過彈性聯軸器與泵、泵體、中間連接管、泵架、出液管、管法蘭直接連接，用螺栓連接成一體，固定在底板上。整個液下泵通過底板安裝在容器上。

泵的軸向力和徑向力(包括泵運行時產生的水壓、葉輪和轉子的重量等)。均由安裝在軸承箱內的單向推力球軸承和單列向心球軸承組成；以及滑動導軸，保證泵的安 全正常運行。軸承用黃油潤滑，導向軸承用輸送的液體潤滑。因此，液下泵的液位須高于葉輪的中心線。如果容器的長度l不同，可以分為中間導向軸承結構和沒有中間導向軸承的結構。

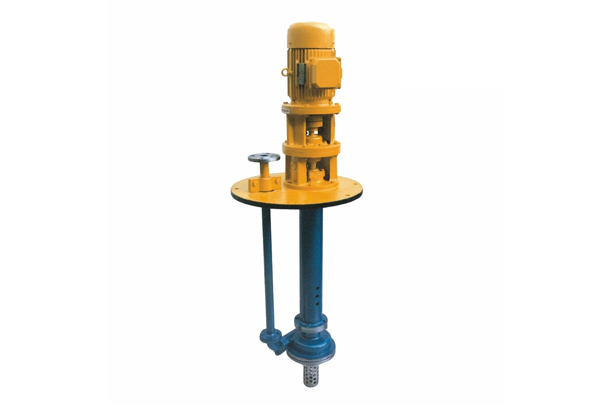

FY型液下泵

上圖為：FY型液下泵

液下泵的工作原理：

電機通過聯軸器與泵軸連接，驅動葉輪旋轉。葉輪中的葉片迫使液體旋轉，對液體做功，增加其能量。在離心力的作用下，液體被拋向葉輪周圍，速度能通過泵體的渦流通道轉化為壓力能。當葉輪中的液體被甩出時，葉輪中的壓力低于進氣管中的壓力。新的液體在壓差的作用下被吸入葉輪，液體不斷流出泵外。

液下泵根據伸入容器的不同長度(一般為1.5m)制成規格。液下泵的工作部分浸沒在液體中，泵運行產生的軸向力和徑向力分別由滾動軸承和滑動軸承支撐。因此，操作安靜無噪音。軸封沒有液體飛濺。密封填料處有冷卻系統，可根據用戶使用介質的溫度，用冷卻水帶走熱量。

液下泵的結構圖

液下泵的結構圖
